| ◈ DSV형 |
|
|
| |
| 아파트 및 빌딩의 냉수, 냉각수, 온수 순환용 일반 양수용, 공업용수용, 토목공사용, 농업관개용,
배수용 |
| Cold/hot water circulation of flats and buildings, lndustrial uses
Public works, Agricultral irrigation, Draining, General water Pumping |
| |
 |
DSV 펌프는 ISO 2858규격 및 KSB 7501규격에 준하여 용량 및 치수가 표준화되어 있으므로 어떠한 사양에서도 최고의 효율을
내는 경제적인 펌프를 선택할 수 있습니다. |
| Since the capacity and dimension of DSV. Pumps are standardized in
accordance with ISO 2858 and KS B 7501. the types are economical choices which
the highest efficiency is available under any
conditions | |
| |
| 형식 (Model) |
DSV |
| 토출량 (Capacity) |
Max. 12 m3/min |
| 전양정 (Head) |
Max. 80 m |
| 온도 (Temperature) |
Max. 90OC |
| 회전수 (Revolution) |
1450, 1750rpm |
| 구경 (Bore) |
32 ~ 200 mm(토출구경기준) |
| 회전방향 (Rotation) |
구동측에서 보아 시계방향 Clockwise viewed from coupling end |
| 플랜지 (Flange) |
KS B 1511 (10kg/cm2) | |
| |
| ◈ 선정도 |
|
|
|
| |
| ◈ 외형도 |
  |
| |

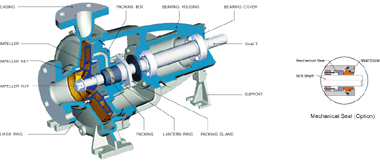

| ◈ 조립구조도 |
| |
|
구분 |
케이싱 (Casing) |
임펠러 (Impeller) |
주축 (Shaft) |
주축 (Shaft) |
|
기본재질 (Standard) |
GC200 |
GC200 |
SM45C |
Gland Packing |
|
옵션재질 (Option) |
SSC13, SSC14, GCD450 |
BC6, SSC13, SSC14 |
STS304, STS316 |
Mechanical Seal | |
| |
|
|
| |
|
|
|
