| ◈ DDV형 |
|
|
| |
| 상.하수도용, 일반산업 및 양수용, 대형건물의 순환용 |
ㆍ공업용, 송.배수용, 토목건설업
ㆍWater works, Sewage, General industries and
pumping
ㆍWater circulation for big buildings
ㆍWater supply and drainage,
Public works |
| |
 |
ㆍ효율이 높습니다.
ㆍ흡입성능이 우수하고 안정된 운전을 할 수 있습니다.
ㆍ상하분리형으로 분해, 점검 및 수리가 용이합니다.
| |
| |
| 형식 (Model) |
DDV |
| 토출량 (Capacity) |
Max. 35 ㎥/min |
| 전양정 (Head) |
Max. 110 m |
| 온도 (Temperature) |
Max. 90℃ |
| 회전수 (Revolution) |
880rpm, 1160rpm, 1750rpm |
| 구경 (Bore) |
150 ~ 300 mm(토출구경기준) |
| 회전방향 (Rotation) |
구동측에서 보아 시계방향 Clockwise viewed from coupling end |
| 플랜지 (Flange) |
KS B 1511 10kg/㎠ | |
| |
| ◈ 선정도 |
  |
| |
| ◈ 외형도 |
  |
| |

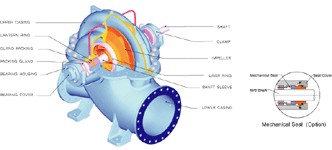

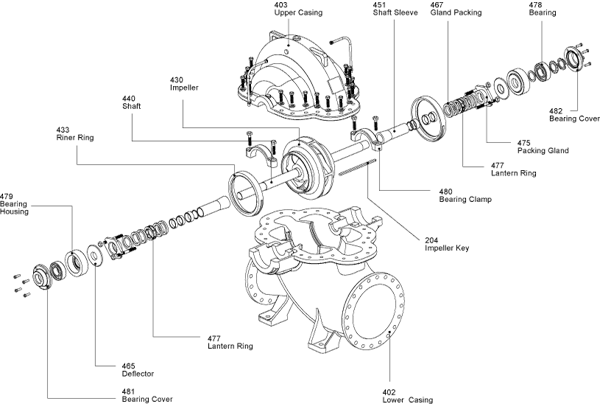

| ◈ 조립구조도 |
| |
|
구분 |
케이싱 (Casing) |
임펠러 (Impeller) |
주축 (Shaft) |
주축 (Shaft) |
|
기본재질 (Standard) |
GC200 |
GC200 |
SM45C |
Gland Packing |
|
옵션재질 (Option) |
SSC13, SSC14, GCD450 |
BC6, SSC13, SSC14 |
STS304, STS316 |
Mechanical Seal | |
| |
|
|
|
| |
|
|
)
)
)
)
)
)
)
)
)
